En un aeropuerto, ver deterioros en una pista, calle de rodaje o plataforma no es lo mismo que conocer su capacidad estructural. Una inspección visual puede mostrar grietas, desprendimientos, parches o deformaciones, pero no necesariamente responde una pregunta crítica: ¿qué aeronaves puede soportar este pavimento y bajo qué condiciones de operación?
Ahí entra el sistema ACR PCR en pavimentos aeroportuarios.
El método ACR/PCR permite relacionar el efecto estructural de una aeronave con la capacidad reportada del pavimento. Bien utilizado, ayuda a sustentar decisiones sobre operación, restricción, rehabilitación o refuerzo. Mal entendido, puede reducirse a un número publicado que pocos interpretan y que no se conecta con la gestión real del activo.
En pavimentos aeroportuarios, esa diferencia importa mucho. No se trata solo de conservar una superficie funcional, sino de proteger la seguridad operacional, evitar deterioro acelerado y tomar decisiones con base en datos.
El punto de partida: conocer deterioros no equivale a conocer capacidad estructural
Un aeropuerto puede tener un inventario detallado de deterioros y aun así no contar con una lectura suficiente de capacidad estructural.
El PCI, por ejemplo, ayuda a ordenar la condición superficial del pavimento. Es útil para documentar deterioros, comparar secciones y planear conservación. Pero no debe confundirse con una evaluación completa de capacidad portante.
Una pista puede tener buena apariencia superficial y, aun así, no ser adecuada para cierto tipo de aeronaves, cargas o frecuencias de operación. También puede ocurrir lo contrario: una superficie con deterioros visibles puede requerir mantenimiento funcional, pero conservar todavía una capacidad estructural razonable para determinadas operaciones.
Por eso, cuando el tema es operación aeroportuaria, no basta con preguntar “¿cómo se ve el pavimento?”. También hay que preguntar “¿qué puede soportar y con qué nivel de riesgo?”
Qué es ACR/PCR en pavimentos aeroportuarios y por qué sustituyó al ACN/PCN
ACR/PCR significa Aircraft Classification Rating / Pavement Classification Rating. Es el método internacional utilizado para reportar la resistencia de pavimentos aeroportuarios en términos comparables entre el efecto de las aeronaves y la capacidad del pavimento.
El sistema sustituye al esquema anterior ACN/PCN. La Agencia Europea de Seguridad Aérea explica que el método ACR/PCR fue adoptado por OACI dentro de la actualización del Anexo 14 y se volvió aplicable el 28 de noviembre de 2024, reemplazando al sistema ACN/PCN. Esta transición internacional del sistema ACN/PCN al método ACR/PCR responde a la necesidad de alinear mejor el reporte de resistencia con criterios modernos de análisis de pavimentos.
La guía de FAA para reportar la resistencia de pavimentos aeroportuarios mediante ACR/PCR también lo plantea como un método estandarizado para reportar la resistencia de pistas, calles de rodaje y plataformas.
Dicho de forma práctica: el ACR habla de la demanda que impone la aeronave; el PCR habla de la capacidad que reporta el pavimento. La comparación entre ambos ayuda a evaluar si una operación es compatible con la resistencia publicada.
Qué representa el ACR
El ACR, o Aircraft Classification Rating, representa el efecto relativo de una aeronave sobre un pavimento.
No depende solo del peso de la aeronave. También influyen la configuración del tren de aterrizaje, la distribución de cargas, la presión de llantas, el centro de gravedad, el tipo de pavimento y la categoría de subrasante considerada.
Por eso, dos aeronaves con pesos parecidos pueden generar efectos distintos sobre el pavimento. La forma en que transmiten la carga importa tanto como la carga misma.
En términos operativos, el ACR permite expresar en un valor comparable qué tan exigente resulta una aeronave para cierto tipo de pavimento y condición de soporte. Ese valor se puede contrastar con el PCR publicado del pavimento.
Si el ACR de una aeronave es menor o igual al PCR del pavimento, en principio la operación es compatible con la resistencia reportada, siempre que se respeten las condiciones consideradas. Si el ACR supera el PCR, no significa automáticamente que la operación sea imposible, pero sí que requiere análisis técnico, restricciones o gestión específica.
Qué representa el PCR
El PCR, o Pavement Classification Rating, representa la capacidad portante reportada de un pavimento aeroportuario. Se asigna a una sección específica, como una pista, calle de rodaje o plataforma, y se publica con un formato que incluye valor numérico y códigos asociados.
El PCR no es simplemente “cuánto aguanta” el pavimento en sentido informal. Es una forma estandarizada de reportar resistencia considerando tipo de pavimento, categoría de soporte, presión de llantas admisible y método de evaluación.
Esto es importante porque el PCR debe estar respaldado por información técnica. Puede obtenerse mediante evaluación técnica o mediante experiencia de operación con aeronaves, según las condiciones y reglas aplicables. Pero en proyectos donde se busca tomar decisiones de rehabilitación, refuerzo o actualización de capacidad, la evaluación técnica suele ser la ruta más sólida.
Un PCR confiable necesita datos confiables. Si la información de espesores, materiales, deterioros, tránsito, subrasante o condición estructural es débil, el número final puede dar una falsa sensación de certeza.
Comparativa práctica: ACR vs PCR

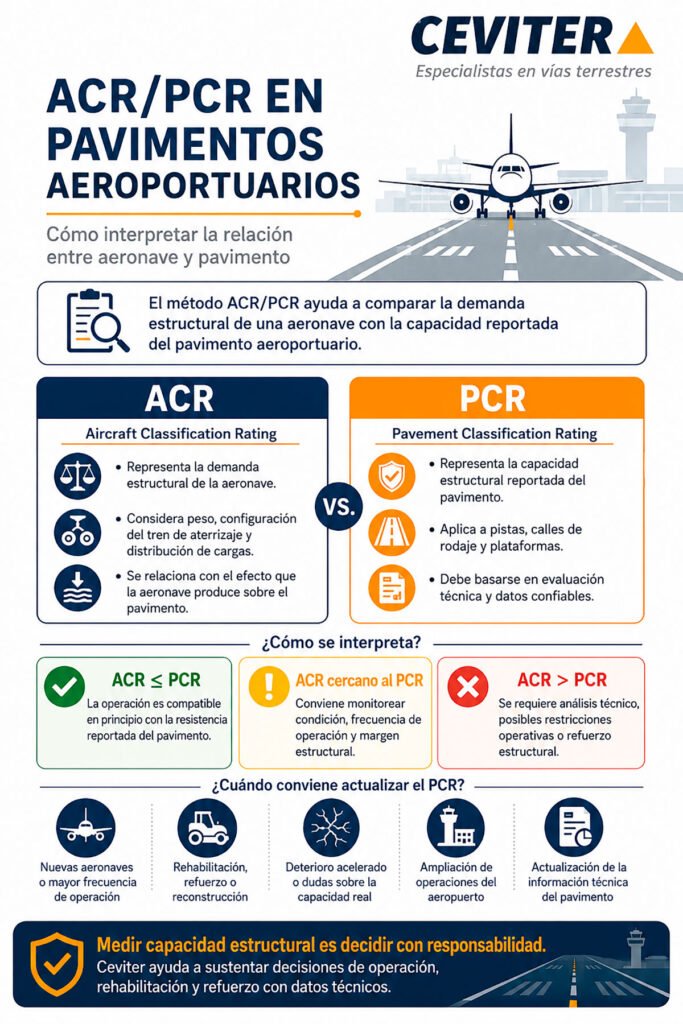

La forma más sencilla de entender ACR/PCR es verlo como una comparación entre demanda y capacidad.
El ACR corresponde a la aeronave. Responde a la pregunta: ¿qué efecto estructural produce esta aeronave sobre el pavimento?
El PCR corresponde al pavimento. Responde a la pregunta: ¿qué capacidad estructural reporta esta pista, calle de rodaje o plataforma?
La operación es más clara cuando el ACR de las aeronaves que utilizan el aeropuerto se mantiene dentro del PCR publicado para las áreas donde operan. Cuando eso no ocurre, se debe revisar el caso.
Pero la comparación no debe quedarse en un “sí” o “no”. También hay que analizar frecuencia de operación, nivel de carga, tipo de área, ubicación, historial de deterioro, condición actual, vida remanente y consecuencias operativas.
Una operación ocasional con ACR superior al PCR no plantea el mismo escenario que operaciones repetidas de aeronaves pesadas sobre una zona ya deteriorada. Del mismo modo, una pista principal no se gestiona igual que una plataforma con maniobras lentas, giros cerrados y cargas concentradas.
Cuándo se necesita calcular o actualizar el PCR
El PCR debe revisarse cuando la información publicada ya no representa adecuadamente la condición o el uso real del pavimento.
Esto puede ocurrir en varios escenarios.
Primero, cuando cambia el tipo de aeronaves que operan en el aeropuerto. La llegada de aeronaves más pesadas, nuevas configuraciones de tren de aterrizaje o mayores frecuencias puede modificar la demanda estructural.
Segundo, después de una rehabilitación, refuerzo o reconstrucción. Si la estructura cambió, la capacidad reportada también debe revisarse.
Tercero, cuando existen deterioros acelerados o recurrentes. Si el pavimento se degrada más rápido de lo esperado, conviene revisar si la capacidad publicada sigue siendo representativa.
Cuarto, cuando se planea una ampliación de operaciones. Antes de aceptar nuevas rutas, aeronaves o cargas, es prudente evaluar si el pavimento puede soportarlas.
Quinto, cuando el aeropuerto necesita sustentar decisiones frente a autoridades, operadores o inversionistas. Un PCR actualizado puede ayudar a justificar restricciones, inversiones o planes de rehabilitación.
Sexto, cuando se está migrando información desde el esquema ACN/PCN al ACR/PCR. No debe asumirse una conversión automática simple, porque ambos sistemas no son equivalentes de manera directa.
Cómo sustenta decisiones de rehabilitación o refuerzo
El valor del ACR/PCR no está solo en publicar un dato. Está en lo que permite decidir.
Si el análisis muestra que las aeronaves actuales operan dentro de la capacidad del pavimento, puede reforzarse una estrategia de conservación y seguimiento. Si el margen es reducido, puede ser necesario programar auscultaciones, monitoreo, mantenimiento preventivo o evaluación estructural más frecuente.
Si ciertas aeronaves superan el PCR de una sección, el aeropuerto puede analizar alternativas: restringir peso, limitar frecuencia, definir rutas de rodaje específicas, programar refuerzo estructural, rehabilitar áreas críticas o revisar el plan de gestión de pavimentos.
En ese sentido, el PCR no debe verse como una cifra administrativa, sino como una herramienta para jerarquizar riesgos e inversiones.
También puede ayudar a priorizar intervenciones. Una plataforma con alta demanda estructural, deterioro acelerado y PCR insuficiente puede requerir atención antes que otra zona con peor apariencia superficial pero menor impacto operativo. Esta lógica evita que las decisiones se tomen solo por lo que se ve, y permite integrar capacidad, operación y riesgo.
Qué información se necesita para una evaluación confiable
Una evaluación ACR/PCR confiable requiere más que una inspección rápida.
Se necesita conocer la estructura del pavimento: espesores, materiales, tipo de capas, condición de la subrasante y configuración de la sección. También se requiere información sobre tránsito aéreo: aeronaves operantes, pesos, frecuencias, rutas, áreas críticas y condiciones de operación.
Además, es útil contar con auscultación estructural, extracción de núcleos, evaluación visual, historial de mantenimiento, PCI, análisis de deterioros, drenaje, datos geotécnicos y comportamiento observado.
En algunos casos, herramientas como FAARFIELD, deflectometría, análisis de daño acumulado o modelos estructurales pueden apoyar la determinación del PCR y la evaluación de escenarios.
La regla práctica es clara: mientras más crítica sea la decisión, más robusta debe ser la información. No es lo mismo actualizar un dato de referencia que justificar la operación frecuente de aeronaves más pesadas o definir una inversión de refuerzo.
Errores comunes al interpretar ACR/PCR
El primer error es pensar que ACR/PCR diseña el pavimento. No es así. Es un método de reporte de resistencia y apoyo a decisiones operativas, no un sustituto del diseño estructural.
El segundo error es creer que el PCR publicado nunca cambia. La capacidad reportada debe revisarse cuando cambia la estructura, la condición, el tránsito o la información disponible.
El tercer error es asumir una conversión directa desde ACN/PCN. El cambio de sistema no debe tratarse como un simple reemplazo de siglas. Hay diferencias metodológicas que exigen revisión técnica.
El cuarto error es comparar ACR y PCR sin considerar frecuencia. Una operación aislada no tiene el mismo impacto que una operación recurrente con aeronaves pesadas.
El quinto error es separar el PCR de la gestión de pavimentos. Si el dato no se conecta con PCI, deterioros, auscultación, mantenimiento y presupuesto, pierde gran parte de su valor.
El sexto error es usar información desactualizada. Un PCR calculado con datos incompletos o viejos puede no representar la condición real del pavimento.
Cómo se integra con PCI, auscultación y evaluación estructural
ACR/PCR no compite con otros diagnósticos. Se complementa con ellos.
El PCI ayuda a entender la condición superficial y a ordenar deterioros. La auscultación estructural ayuda a estimar capacidad, rigidez, respuesta bajo carga y posibles necesidades de refuerzo. La extracción de núcleos permite confirmar espesores, materiales y condición de capas. El GPR puede apoyar la identificación de espesores y discontinuidades. La evaluación geotécnica ayuda a entender la subrasante y sus variaciones.
Cuando estos elementos se integran, el aeropuerto puede pasar de una lectura fragmentada a una gestión más robusta: condición superficial, capacidad estructural, operación de aeronaves, riesgo y presupuesto.
Por ejemplo, si el PCI baja por deterioros superficiales pero la capacidad estructural sigue siendo adecuada, puede convenir una intervención funcional. Si el PCI no es crítico pero la auscultación muestra pérdida de capacidad en zonas de alta demanda, puede ser necesario planear refuerzo antes de que el deterioro sea evidente.
El ACR/PCR aporta una capa esencial: vincula la infraestructura con las aeronaves que realmente operan sobre ella.
Del número publicado a la gestión del riesgo operativo
Un aeropuerto no debería ver el PCR como un dato aislado en una ficha técnica. Debe verlo como parte de la gestión del riesgo operativo.
Si una pista, calle de rodaje o plataforma tiene un PCR insuficiente para ciertas aeronaves, la decisión no se limita a “permitir” o “prohibir”. Puede implicar reducción de peso, limitación de frecuencia, restricción de rutas, inspecciones más frecuentes, mantenimiento acelerado, rehabilitación por etapas o refuerzo estructural.
También puede ayudar a planear inversiones. En lugar de reaccionar a deterioros avanzados, el aeropuerto puede anticipar necesidades de refuerzo en función del crecimiento de tráfico, cambios en flota o desgaste acumulado.
Este enfoque es especialmente importante en aeropuertos que buscan ampliar operaciones, recibir aeronaves distintas o justificar presupuesto para infraestructura. Un diagnóstico estructural bien sustentado permite conversar con datos, no solo con percepciones.
Medir capacidad estructural es decidir con responsabilidad
El sistema ACR/PCR no debe entenderse como un trámite técnico más. Es una herramienta para conectar tres elementos que en aeropuertos no pueden separarse: aeronaves, pavimentos y operación.
El ACR representa la demanda que impone una aeronave. El PCR representa la capacidad reportada del pavimento. La comparación entre ambos ayuda a identificar compatibilidades, márgenes, restricciones y necesidades de intervención.
Pero su valor depende de la calidad de la evaluación. Un número calculado sin datos suficientes puede ser tan riesgoso como no tener número. En cambio, un PCR sustentado con diagnóstico estructural, inspección, historial y análisis de operación puede ayudar a tomar mejores decisiones: cuándo conservar, cuándo reforzar, cuándo restringir y cuándo invertir.
En pavimentos aeroportuarios, la seguridad y la operación no deben depender de suposiciones. Deben apoyarse en información técnica clara, actualizada y verificable.
