Alarma: cuando el % de compactación “no cuadra” y nadie sabe por qué
En control de compactación, uno de los escenarios más costosos (y más comunes) es este:
- El equipo compacta “como siempre”.
- El material “se siente bien”.
- Pero el densímetro marca bajo… o marca alto de forma sospechosa…
- Y termina el proyecto con discusiones: ¿falló la compactación o falló la medición?
La realidad: el densímetro nuclear es una herramienta muy poderosa, pero es fácil producir datos engañosos si no se controla el proceso (selección del punto, asiento del equipo, modo, heterogeneidad, verificación, etc.). Aquí te explico qué mide, dónde se equivoca más y cómo usarlo con un checklist simple.

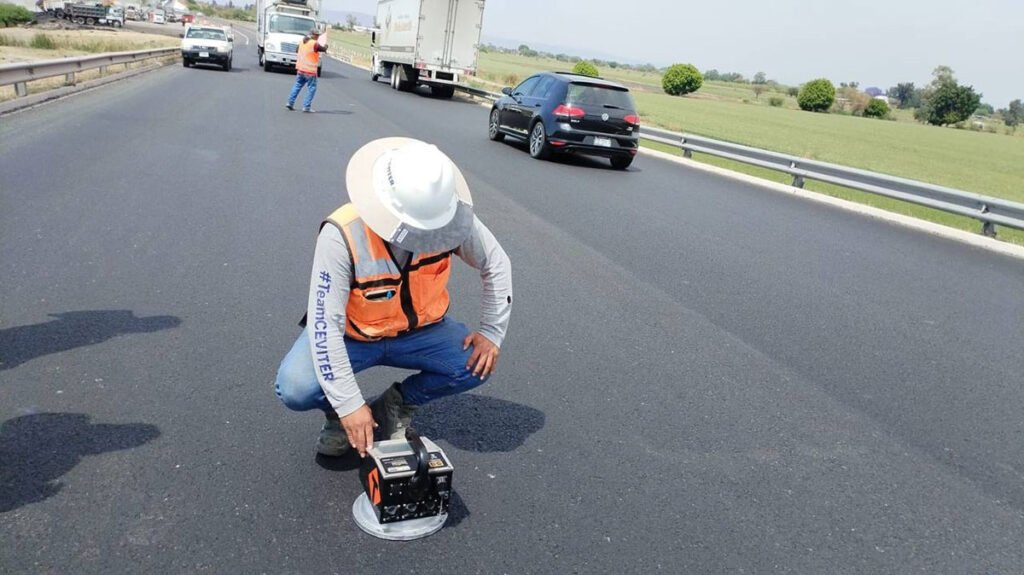

Qué es un densímetro nuclear y qué mide realmente
Un densímetro nuclear es un equipo no destructivo que estima:
- densidad húmeda (wet density) del material, y
- humedad (moisture),
y a partir de eso calcula (directamente o por conversión) la densidad seca, que es la que se compara contra la MDD del Proctor para obtener el % de compactación.
Una explicación clara del principio físico (radiación gamma para densidad y neutrones para humedad) está en la guía de FHWA Nuclear Density Gauge.
Densidad húmeda, humedad y densidad seca (en una sola idea)
- Si el equipo estima densidad húmeda y humedad, entonces puede estimar densidad seca.
- Pero si la humedad estimada está sesgada (por material, hidrógeno “no agua”, heterogeneidad), la densidad seca también se sesga.
Modos de medición: transmisión directa vs retrodispersión
De forma general, hay dos configuraciones comunes:
- Transmisión directa: la fuente se coloca a una profundidad (con varilla) en un orificio preformado y el detector mide a través del material.
- Retrodispersión (backscatter): fuente y detector se quedan en superficie.
La diferencia práctica: cambian el “volumen de influencia” y la sensibilidad a lo que hay debajo/ alrededor; por eso el modo elegido debe corresponder al espesor y a la situación de medición.

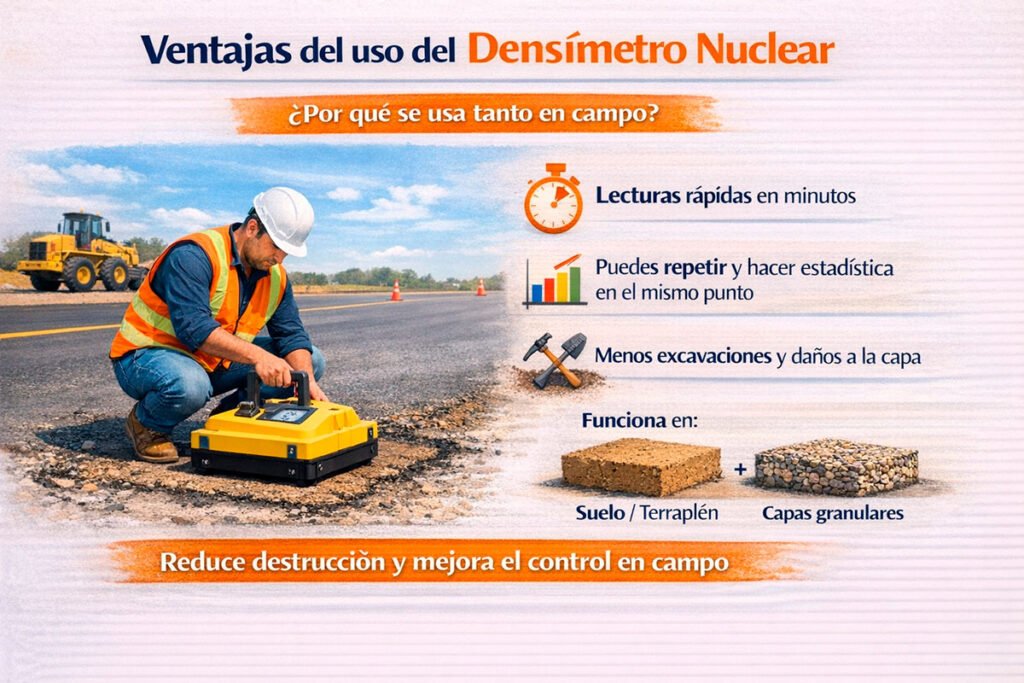

Ventajas reales
El densímetro nuclear se usa mucho porque:
- es rápido (lecturas en minutos),
- permite repetir en el mismo punto y hacer estadística,
- reduce excavaciones y destrucción de la capa,
- es útil tanto en suelo/terraplén como en capas granulares (según especificación y calibración).
Limitaciones y fuentes de error
Esto es lo que más causa lecturas “raras”:
1) Material heterogéneo (y la ilusión del promedio)
Si el material tiene segregación, cambios de granulometría o bolsadas (zonas con diferente composición), el equipo puede estar leyendo un “mix” distinto cada vez. La heterogeneidad es uno de los factores que FHWA lista como interferencia para medición de densidad.
2) Acero/refuerzo u objetos cercanos
La presencia de acero afecta la señal y puede distorsionar lecturas. FHWA lo menciona como interferencia típica.
3) El material subyacente “contamina” la lectura
En capas delgadas o sobre materiales muy distintos, el “volumen” leído incluye parte de la capa inferior. Esto es especialmente delicado si estás controlando una capa relativamente delgada sobre una base/subrasante con densidad muy diferente.
4) Contacto deficiente con la superficie (asiento)
Si el equipo no está firmemente asentado (superficie irregular, huecos, piedras grandes), puedes tener lecturas sesgadas. FHWA incluye como paso crítico asentar firmemente el equipo contra la superficie.
5) Calibración / verificación insuficiente
El densímetro funciona bien cuando:
- está calibrado según procedimiento del fabricante y/o estándar, y
- se hace verificación en campo (tira de prueba / control) antes de “creerle” a la lectura como si fuera verdad absoluta.
Guía paso a paso: cómo usarlo sin “autoengañarte”
Sin meternos en instrucciones de radioprotección (que dependen de normativa y capacitación), esto es lo que sí debes controlar operativamente en la medición:
- Define el objetivo: aceptación, control interno, diagnóstico, o ajuste de proceso.
- Selecciona el punto correctamente: evita bordes, zonas con objetos, cambios abruptos, y puntos claramente heterogéneos.
- Prepara la superficie: retira material suelto, asienta el equipo sin “puentes”.
- Elige el modo adecuado según espesor/condición (no uses el modo “por costumbre”).
- Toma lecturas repetibles: si el resultado varía demasiado, no es “mala suerte”: es señal de heterogeneidad, asiento o interferencia.
- Registra humedad y contexto: si la humedad se mueve, la densidad seca cambia y el proceso debe ajustarse.
- Haz verificación/correlación cuando aplique: especialmente al inicio de tramo, cambio de banco/material, o cuando hay dudas.
Checklist de calidad del dato
Si tu reporte no puede responder esto, el dato es frágil.
Sitio y punto
- Punto representativo (sin segregación evidente)
- Lejos de objetos metálicos/condiciones que interfieran
- Superficie preparada y asiento firme
Equipo y método
- Modo de medición justificado (no “por costumbre”)
- Verificación/calibración documentada (inicio de jornada/tramo)
- Lecturas repetibles (variación razonable)
Reporte
- Ubicación/segmento (tramo, carril, estación)
- Humedad registrada y coherente con el proceso
- Observaciones de condición (espesor, subyacente, irregularidades)
Cómo se integra con otras pruebas
Aquí está lo más importante: el densímetro no debería “vivir solo”. Se vuelve sólido cuando se integra.
1) Proctor (OMC/MDD) + densímetro = decisión defendible
El Proctor te da OMC/MDD; el densímetro te da densidad seca y humedad en campo.
Si estás lejos de OMC, el problema no siempre es “falta de pasadas”; muchas veces es ajuste de humedad/proceso.
2) Verificación con un método volumétrico (cuando hay conflicto)
Cuando algo “no cuadra” (equipo marca bajo, pero el material está estable), conviene confirmar con un método independiente (p.ej., cono de arena u otro método volumétrico permitido por especificación). Ese contraste te ayuda a detectar sesgos por capa delgada, heterogeneidad o subyacente.
3) Humedad en horno para cerrar la incertidumbre
Si hay dudas fuertes en humedad, la medición gravimétrica (horno) ayuda a anclar el valor real. En la práctica, muchas discrepancias se explican por humedad mal controlada más que por “mala compactación”.
Para una visión resumida de uso, alcances y requisitos (incluida la importancia de calibración y capacitación), esta referencia del Geo-Institute es útil: Nuclear Gauge Method.
El densímetro nuclear es excelente para control de compactación… siempre que lo trates como lo que es: un instrumento que requiere contexto, verificación y lectura crítica.
Si estás teniendo lecturas inconsistentes o necesitas establecer un protocolo de QA/QC (tira de prueba, frecuencias, criterios de repetibilidad y verificación), escríbenos para cotizar y lo armamos para tu tipo de material y especificación.
