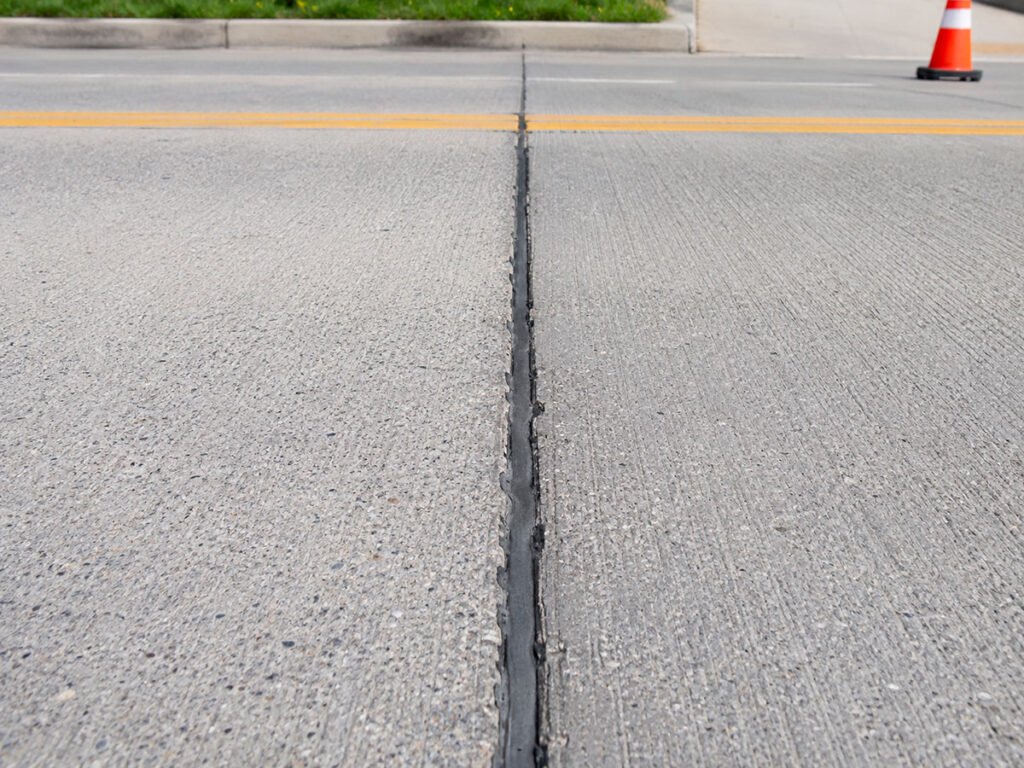

Las juntas en pavimento rígido son mucho más que líneas cortadas en el concreto. Son elementos técnicos diseñados para controlar movimientos, reducir fisuración no deseada, facilitar la construcción y contribuir al desempeño del pavimento durante su vida útil.
Cuando una junta funciona correctamente, ayuda a que la losa se comporte de forma controlada. Cuando falla, puede convertirse en una vía de ingreso de agua, en un punto de pérdida de soporte o en el origen de deterioros como bombeo, escalonamiento, despostillamiento y fisuración.
Por eso, las juntas no deben revisarse solo cuando ya se ven dañadas. Deben formar parte del diagnóstico, la conservación y el control de calidad de cualquier pavimento de concreto hidráulico.

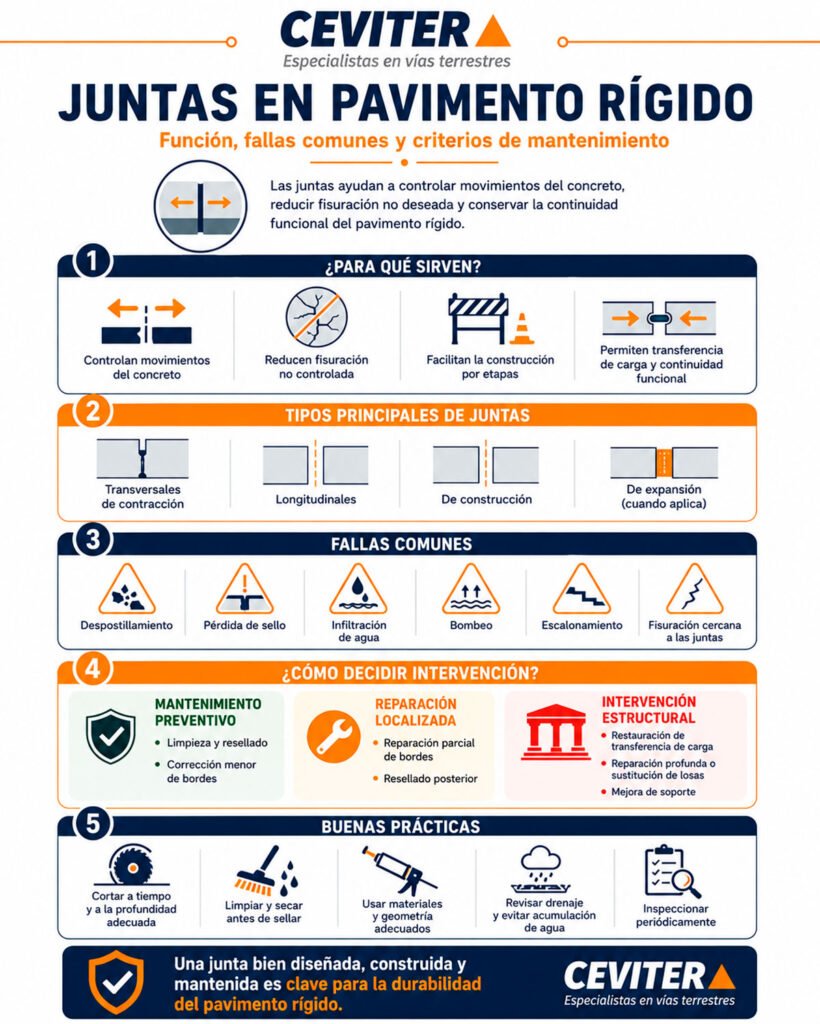

¿Para qué sirven las juntas en pavimento rígido?
El concreto cambia de volumen por temperatura, humedad, retracción y condiciones de carga. Si esos movimientos no se controlan, el pavimento puede fisurarse de forma aleatoria.
Las juntas permiten inducir, ubicar o controlar esos movimientos para que el pavimento trabaje de manera más predecible.
En términos prácticos, las juntas ayudan a:
- Controlar la contracción del concreto.
- Reducir fisuras aleatorias.
- Definir tableros o losas.
- Facilitar etapas constructivas.
- Permitir transferencia de carga.
- Controlar movimientos longitudinales y transversales.
- Proteger bordes de losa.
- Reducir el ingreso de agua e incomprensibles cuando están bien selladas.
- Facilitar mantenimiento y conservación.
La Federal Highway Administration cuenta con una guía técnica específica sobre juntas en pavimentos de concreto, donde se abordan aspectos de diseño, barras de transferencia, barras de amarre, construcción y desempeño de juntas.
Control de movimiento
Una losa de concreto no permanece completamente inmóvil. Se expande, se contrae, se curva, se deforma bajo carga y responde a cambios ambientales.
Las juntas ayudan a definir dónde ocurrirán esos movimientos.
Si el espaciamiento, profundidad, alineación o momento de corte no son adecuados, el concreto puede fisurarse fuera de la junta. Esto puede generar grietas irregulares, pérdida de continuidad funcional y mayor riesgo de ingreso de agua.
Una junta bien ejecutada no elimina el movimiento del concreto. Lo ordena.
Reducción de fisuración no controlada
Las juntas de contracción inducen una zona de debilidad controlada para que el concreto fisure donde el diseño lo espera.
Esto es especialmente importante en pavimentos rígidos porque el concreto tiende a desarrollar esfuerzos internos durante el fraguado, endurecimiento y cambios térmicos.
Si el corte se realiza tarde, con profundidad insuficiente o con una distribución inadecuada, pueden aparecer fisuras aleatorias antes de que la junta cumpla su función.
Por eso, la ejecución de juntas requiere control de tiempo, equipo, alineación y profundidad.
Transferencia de carga y continuidad funcional
En muchas juntas, especialmente en pavimentos sometidos a tránsito pesado, la transferencia de carga es fundamental.
La transferencia de carga permite que una losa comparta parte del esfuerzo con la losa contigua. Esto ayuda a reducir deflexiones diferenciales, escalonamiento y deterioro en bordes.
La transferencia puede depender de:
- Trabazón de agregados.
- Pasadores.
- Barras de amarre.
- Diseño de la junta.
- Espesor de losa.
- Calidad del soporte.
- Condición de la base.
- Estado de la junta.
- Nivel de deterioro.
Cuando la transferencia de carga se pierde, el pavimento puede deteriorarse con mayor rapidez.
Tipos principales de juntas
No todas las juntas tienen la misma función. Una revisión técnica debe identificar qué tipo de junta se está evaluando, porque cada una presenta riesgos y criterios de mantenimiento distintos.
Juntas transversales de contracción
Las juntas transversales de contracción se colocan para controlar la fisuración asociada a la contracción y cambios de volumen del concreto.
Generalmente dividen el pavimento en losas o paneles. Su espaciamiento debe responder al espesor de losa, materiales, clima, método constructivo, soporte y criterio de diseño.
Estas juntas pueden incorporar pasadores cuando se requiere mejorar transferencia de carga, especialmente en pavimentos con tránsito pesado o condiciones más exigentes.
Problemas frecuentes en juntas transversales:
- Corte tardío.
- Corte poco profundo.
- Despostillamiento.
- Pérdida de sello.
- Infiltración de agua.
- Escalonamiento.
- Bombeo.
- Deterioro de bordes.
- Mala alineación de pasadores.
Juntas longitudinales
Las juntas longitudinales dividen carriles, franjas o anchos de pavimentación. Pueden ser juntas de contracción o construcción, según el proceso de ejecución.
En muchos casos incorporan barras de amarre para mantener unidas las losas y evitar que la junta se abra con el tiempo. La FHWA señala que las barras de amarre pueden usarse para mantener cerradas las juntas longitudinales de construcción, mientras que otros sistemas, como ciertas configuraciones con pasadores, no cumplen necesariamente esa misma función de mantener la junta cerrada.
Problemas frecuentes en juntas longitudinales:
- Apertura excesiva.
- Falta de amarre.
- Grietas paralelas.
- Despostillamiento.
- Infiltración.
- Separación entre carriles.
- Mala alineación.
- Interferencia con juntas transversales.
Juntas de construcción
Las juntas de construcción aparecen donde termina una jornada de colado, donde se interrumpe el avance o donde se construyen franjas en diferentes momentos.
Estas juntas requieren especial cuidado porque pueden convertirse en puntos débiles si no se consolidan correctamente, si las barras no quedan alineadas o si el empalme entre colados no se ejecuta con control.
En pavimentos rígidos, una junta de construcción mal resuelta puede generar golpes, pérdida de regularidad, fisuración o deterioro localizado.
Juntas de expansión: cuándo tienen sentido
Las juntas de expansión permiten movimientos mayores entre elementos. No se utilizan de forma indiscriminada en todos los pavimentos rígidos.
Pueden ser necesarias cerca de estructuras, puentes, edificios, registros, elementos fijos o zonas donde se requiere aislar movimiento.
El error está en asumir que más juntas de expansión significan mejor comportamiento. Una junta mal ubicada o mal diseñada puede generar problemas de mantenimiento, pérdida de apoyo o deterioro en bordes.
Su uso debe justificarse técnicamente.
Elementos asociados a las juntas
Una junta no es solo un corte. Su desempeño depende de varios elementos.
Pasadores
Los pasadores, o dowels, ayudan a transferir carga entre losas contiguas, especialmente en juntas transversales. Para funcionar correctamente, deben estar alineados, ubicados a la altura adecuada y permitir el movimiento horizontal de la losa.
Si los pasadores están mal alineados, pueden restringir movimientos, generar esfuerzos no deseados, provocar fisuras o afectar el desempeño de la junta.
La guía de la FHWA sobre juntas de concreto enfatiza la importancia de que dowels y tie bars se coloquen correctamente y dentro de tolerancias aceptables, particularmente en el caso de los pasadores.
Barras de amarre
Las barras de amarre se utilizan principalmente para mantener unidas losas o carriles adyacentes, especialmente en juntas longitudinales.
Su función no es exactamente la misma que la de un pasador. Mientras el pasador busca facilitar transferencia de carga y permitir movimiento, la barra de amarre busca evitar que la junta se abra.
Un diseño incorrecto de barras de amarre puede generar problemas. Si son insuficientes, la junta puede abrirse. Si son excesivas o están mal ubicadas, pueden restringir movimientos o contribuir a fisuración.
Selladores
El sellado de juntas busca reducir el ingreso de agua y materiales incomprensibles.
Un buen sellado requiere:
- Corte o cajeado adecuado.
- Limpieza profunda.
- Secado de la cavidad.
- Geometría correcta.
- Material compatible.
- Buena adherencia.
- Profundidad adecuada.
- Protección durante el curado.
- Control de calidad durante la aplicación.
La FHWA incluye el sellado de juntas de pavimentos de concreto dentro de sus listas de preservación de pavimentos, lo que refuerza su papel como actividad de mantenimiento y conservación cuando se aplica correctamente.
Corte, limpieza y geometría
El corte define la ubicación de la junta, pero la limpieza y la geometría condicionan su desempeño.
Una junta con polvo, humedad, residuos, bordes dañados o dimensiones incorrectas puede afectar la adherencia del sellador y reducir la vida útil del mantenimiento.
Por eso, el control de juntas debe revisar tanto la construcción inicial como las actividades de conservación posteriores.
Fallas comunes en juntas de pavimento rígido
Las juntas suelen concentrar deterioros porque son zonas de movimiento, cambio geométrico y posible ingreso de agua.
Despostillamiento
El despostillamiento es la pérdida o fractura de material en los bordes de la junta.
Puede deberse a:
- Corte mal ejecutado.
- Tránsito prematuro.
- Ingreso de incomprensibles.
- Golpes en bordes.
- Mala consolidación.
- Deficiencias del concreto.
- Ciclos de humedad y temperatura.
- Movimiento excesivo.
- Transferencia de carga deficiente.
Cuando el despostillamiento avanza, puede afectar comodidad, seguridad y facilidad de mantenimiento.
Pérdida de sello
El sello puede fallar por envejecimiento, mala adherencia, pérdida de elasticidad, instalación deficiente o movimiento excesivo de la junta.
Una junta sin sello funcional puede permitir el ingreso de agua, arena, piedras o residuos. Esto puede acelerar daños en bordes, impedir movimientos adecuados o favorecer bombeo si las capas inferiores son susceptibles.
Infiltración de agua
El ingreso de agua es una de las principales amenazas para el desempeño de juntas.
El agua puede entrar por:
- Sellos deteriorados.
- Grietas abiertas.
- Despostillamientos.
- Bordes dañados.
- Juntas mal limpiadas.
- Pendientes deficientes.
- Drenaje superficial inadecuado.
Una vez dentro, puede afectar base, subbase o subrasante, especialmente si existen materiales erosionables o drenaje deficiente.
Bombeo
El bombeo ocurre cuando el agua y los finos son expulsados desde debajo de la losa a través de juntas o grietas.
En muchos casos, el bombeo está asociado con pérdida de soporte, deflexión repetida y erosión de capas inferiores.
Cuando aparece material fino sobre la junta, no conviene limitarse a sellar. Primero debe revisarse si existe pérdida de soporte, drenaje deficiente o daño estructural.
Escalonamiento
El escalonamiento se presenta cuando una losa queda más alta o más baja que la losa contigua.
Puede deberse a transferencia de carga deficiente, bombeo, pérdida de soporte, erosión, asentamientos o deformación de capas inferiores.
El escalonamiento afecta regularidad y puede incrementar el impacto dinámico de las cargas, acelerando el deterioro de la junta.
Fisuración cercana a juntas
Las fisuras cercanas a juntas pueden indicar problemas como:
- Corte tardío.
- Espaciamiento inadecuado.
- Restricción de movimiento.
- Barras mal ubicadas.
- Pasadores desalineados.
- Contracción no controlada.
- Apoyo deficiente.
- Cargas elevadas.
- Mal diseño de losas.
No toda fisura cercana a una junta tiene la misma causa. Por eso debe diagnosticarse antes de reparar.
Cómo evaluar el estado de las juntas
La evaluación debe combinar inspección visual, medición, revisión funcional y, cuando sea necesario, exploración o ensayos.
Inspección visual
La inspección debe identificar:
- Tipo de junta.
- Apertura.
- Despostillamiento.
- Estado del sellador.
- Presencia de agua.
- Material fino.
- Ingreso de incomprensibles.
- Grietas cercanas.
- Escalonamiento.
- Reparaciones previas.
- Pérdida de alineación.
- Ruido o movimiento al paso de carga.
La inspección debe registrar ubicación, severidad, extensión y relación con drenaje o tránsito.
Revisión del sello
No basta con ver si “hay sellador”. Debe revisarse si el sello sigue cumpliendo su función.
Conviene observar:
- Adherencia a las paredes.
- Separación.
- Agrietamiento.
- Endurecimiento.
- Extrusión.
- Hundimiento.
- Pérdida de material.
- Contaminación.
- Geometría.
- Continuidad.
Un sello viejo o mal colocado puede dar una falsa sensación de protección.
Medición de escalonamiento y apertura
Medir ayuda a pasar de una percepción visual a una decisión técnica.
Se pueden registrar:
- Diferencias de nivel entre losas.
- Ancho de junta.
- Profundidad de deterioro.
- Longitud afectada.
- Severidad de despostillamiento.
- Evolución respecto a inspecciones anteriores.
Estos datos ayudan a priorizar mantenimiento o rehabilitación.
Evaluación de transferencia de carga
En proyectos con exigencia estructural, puede ser necesario evaluar la transferencia de carga entre losas.
Esto permite identificar si la junta trabaja adecuadamente o si existe pérdida de capacidad para compartir esfuerzos.
Una transferencia deficiente puede justificar intervenciones como restauración de transferencia de carga, reparación parcial, reparación a profundidad completa o rehabilitación más amplia.
Revisión de drenaje
Las juntas no deben analizarse aisladas del drenaje.
Si hay encharcamientos, pendientes deficientes, hombros erosionados o falta de salida de agua, el deterioro de juntas puede repetirse aunque se haga un buen sellado.
La evaluación debe incluir la forma en que el agua llega, se acumula y sale del pavimento.
Errores frecuentes en mantenimiento de juntas
Error 1: sellar sin limpiar correctamente
El sellador necesita una superficie limpia y seca. Si se aplica sobre polvo, humedad, restos de material o paredes contaminadas, puede fallar prematuramente.
Error 2: sellar juntas con daño estructural
Cuando existe bombeo, pérdida de soporte o escalonamiento severo, el sellado puede ser insuficiente.
En esos casos, primero debe diagnosticarse la causa del movimiento o deterioro.
Error 3: usar cualquier material de sello
No todos los selladores responden igual. La selección debe considerar clima, movimiento esperado, tipo de junta, geometría, tráfico, exposición y especificación aplicable.
Error 4: no respetar geometría de la junta
La relación entre ancho, profundidad y forma del reservorio influye en el desempeño del sellador.
Un sellador mal colocado puede desprenderse, agrietarse o no acompañar el movimiento de la junta.
Error 5: reparar bordes sin resolver el ingreso de agua
Reparar despostillamientos sin controlar infiltración, drenaje o movimiento puede provocar fallas recurrentes.
Error 6: no diferenciar mantenimiento de rehabilitación
Algunas juntas requieren limpieza y resellado. Otras necesitan reparación parcial. Otras pueden indicar un problema estructural.
Tratar todas igual suele llevar a intervenciones poco efectivas.
Criterios para decidir intervención
La decisión depende de la causa, severidad y extensión del deterioro.
Mantenimiento preventivo
Puede aplicar cuando la losa está estructuralmente sana y el problema principal es pérdida inicial de sello, suciedad, envejecimiento del material o apertura controlada de la junta.
Actividades posibles:
- Limpieza.
- Resellado.
- Corrección menor de bordes.
- Retiro de incomprensibles.
- Seguimiento periódico.
Reparación localizada
Puede ser necesaria cuando existen despostillamientos, daño en bordes, pérdida de sección o deterioro puntual.
Actividades posibles:
- Reparación parcial de profundidad.
- Reconstrucción de bordes.
- Resellado posterior.
- Corrección de zonas dañadas.
- Control de materiales de reparación.
Intervención estructural
Debe considerarse cuando hay bombeo, escalonamiento severo, pérdida de soporte, transferencia de carga deficiente o losas fracturadas.
Actividades posibles:
- Restauración de transferencia de carga.
- Inyección bajo losa.
- Reparación a profundidad completa.
- Sustitución de losas.
- Corrección de base o subbase.
- Mejora de drenaje.
- Rehabilitación estructural.
La clave es elegir la intervención por diagnóstico, no por apariencia superficial.
Comparativo práctico
| Señal en la junta | Posible causa | Qué revisar antes de intervenir |
| Sello desprendido | Mala adherencia, envejecimiento o limpieza deficiente | Geometría, limpieza, humedad y movimiento |
| Despostillamiento | Bordes débiles, incomprensibles o cargas repetidas | Profundidad del daño y condición del concreto |
| Agua o finos | Infiltración, bombeo o drenaje deficiente | Soporte, base, subbase y pendientes |
| Escalonamiento | Transferencia deficiente o pérdida de soporte | Deflexiones, pasadores, drenaje y bombeo |
| Grietas cercanas | Corte tardío, restricción o diseño inadecuado | Espaciamiento, profundidad, barras y soporte |
Este cuadro no sustituye un diagnóstico técnico, pero ayuda a ordenar la inspección.
Cómo puede apoyar Ceviter
En Ceviter, la evaluación de juntas en pavimento rígido puede integrarse dentro de un diagnóstico completo de pavimentos de concreto.
El apoyo técnico puede incluir:
- Levantamiento de deterioros.
- Clasificación de juntas.
- Evaluación del sellado.
- Identificación de despostillamientos.
- Revisión de bombeo.
- Medición de escalonamiento.
- Evaluación de drenaje.
- Revisión de transferencia de carga.
- Exploración de capas, si se requiere.
- Recomendaciones de mantenimiento o rehabilitación.
- Control de calidad durante reparaciones.
El objetivo es distinguir entre juntas que requieren mantenimiento preventivo y juntas que revelan un problema más profundo.
Las juntas en pavimento rígido son esenciales para el desempeño del concreto. Ayudan a controlar movimientos, reducir fisuras no deseadas, facilitar la construcción y mantener continuidad funcional entre losas.
Pero también son puntos sensibles.
Cuando una junta pierde sello, permite el ingreso de agua, presenta despostillamiento, bombeo o escalonamiento, puede estar mostrando un problema que va más allá de la superficie.
Por eso, el mantenimiento de juntas debe basarse en diagnóstico. No se trata solo de rellenar un corte o mejorar la apariencia. Se trata de entender qué función cumple la junta, qué daño presenta, qué lo está causando y qué intervención puede conservar o recuperar el desempeño del pavimento.
¿Necesitas evaluar juntas en pavimentos de concreto hidráulico? En Ceviter podemos ayudarte con diagnóstico, levantamiento de deterioros, criterios de mantenimiento y control de calidad para definir la intervención adecuada.
