Decisión típica: “con que cumpla el CBR, da igual el resto”
En muchos proyectos se toma una decisión que parece lógica pero puede salir cara:
“Si el CBR cumple, ya está. El resto es ‘extra’.”
El problema es que el CBR suele capturar una condición de ensayo (y no siempre la condición real de humedad/servicio). En cambio, los límites de Atterberg te dicen algo que el CBR no siempre revela: qué tan sensible es el material a cambios de humedad y qué tan “plástico” se vuelve.
En pocas palabras: Atterberg no es un número “bonito” para el reporte. Es una alarma temprana.

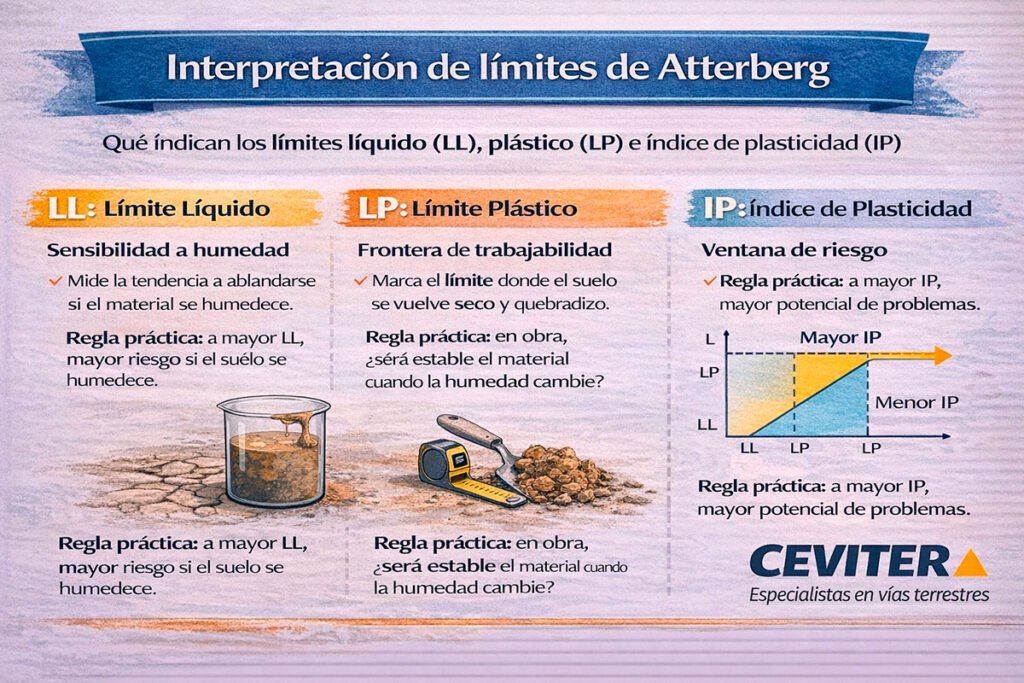

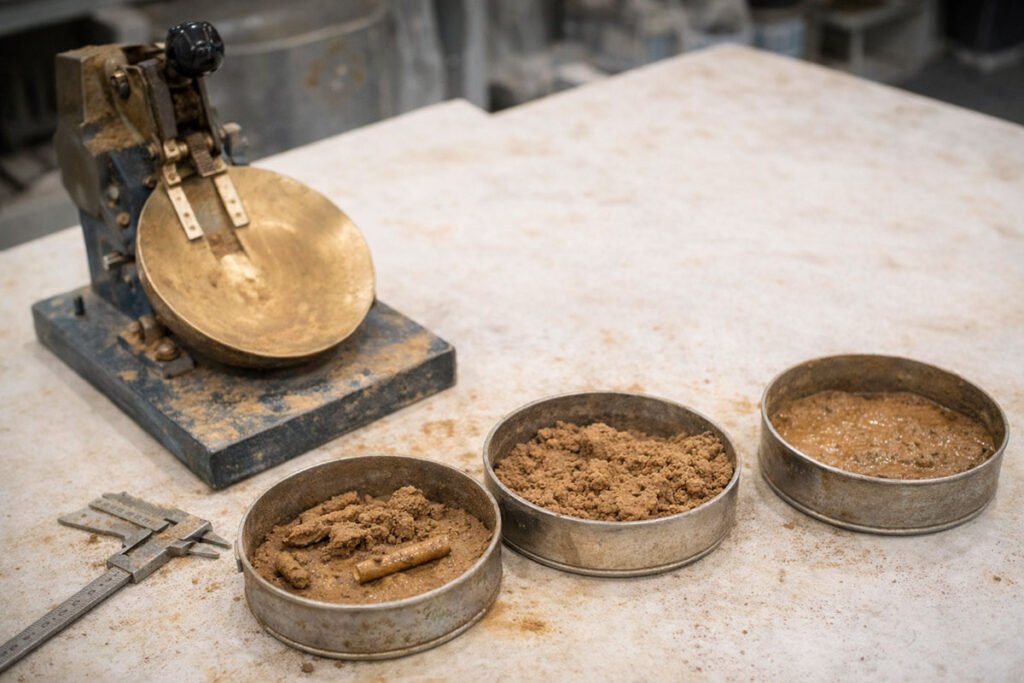

Qué miden los límites de Atterberg: LL, LP e IP
Los límites de Atterberg describen el comportamiento de los finos (arcillas/limos finos) conforme cambia el contenido de agua.
LL: límite líquido (sensibilidad a agua)
El LL marca el punto donde el suelo pasa a comportarse como una “masa” con baja resistencia al corte (muy sensible a humedad).
Regla práctica: a mayor LL, mayor tendencia a problemas cuando el material se humedece (si no hay control de drenaje, estabilización o selección de material).
LP: límite plástico (frontera de trabajabilidad)
El LP es la frontera donde el suelo deja de ser plástico y comienza a “desmoronarse” al trabajarlo.
En obra, te ayuda a entender si el material será estable o “complicado” cuando la humedad se mueva.
IP: índice de plasticidad (la ventana de riesgo)
El IP = LL – LP te dice cuánta “zona plástica” tiene el material.
Regla práctica: a mayor IP, mayor potencial de:
- sensibilidad a humedad,
- deformaciones volumétricas (contracción/expansión),
- pérdida de soporte bajo saturación o ciclos húmedo-seco,
siempre dependiendo del contexto del proyecto.
Si quieres ver el marco formal del ensayo (métodos/criterios), una referencia estándar es ASTM D4318.
Cómo leer la carta de plasticidad (A-line) para tomar decisiones
La carta de plasticidad (tipo Casagrande) te ayuda a clasificar el comportamiento de los finos con base en LL e IP.
Sin entrar a “memoria de norma”, lo que te interesa como decisión práctica es:
- dónde cae tu punto (LL, IP) y
- si el material se comporta más como limo o como arcilla (y con qué nivel de plasticidad).
Esto te ayuda a anticipar desempeño en subrasante y capas, sobre todo cuando hay riesgo de humedad.
Comparativo A vs B: mismo CBR, diferente riesgo
Aquí va el punto clave del artículo (comparativo A vs B).
Material A
- CBR (condición del ensayo): cumple
- LL medio
- IP bajo a moderado
- En obra: más “tolerante” a variación de humedad (no inmune, pero menos sensible)
Material B
- CBR (misma condición de ensayo): también cumple
- LL alto
- IP alto
- En obra: mucho más sensible a humedad y ciclos (pierde soporte más fácil, deforma más y exige más control)
Conclusión: dos suelos pueden “pasar” el CBR y aun así tener riesgos muy distintos. Atterberg te ayuda a detectar eso antes de que sea tarde.
Impacto práctico en pavimentos: qué problemas anticipan
1) Humedad, bombeo y pérdida de soporte
Si el material tiene plasticidad relevante, y el tramo tiene:
- drenaje deficiente,
- infiltración,
- nivel freático cercano,
- o ciclos húmedo-seco marcados,
entonces el riesgo de pérdida de soporte crece. No se resuelve con “más pasadas”, sino con un sistema: drenaje + control de humedad + selección/estabilización.
2) Deformaciones: contracción/expansión y reflejo en superficie
Suelos con plasticidad alta tienden a cambios volumétricos más agresivos:
- se contraen al secar y se expanden al humedecerse,
- generan movimientos diferenciales,
- se traducen en agrietamientos, deformaciones y pérdida de servicio.
Esto no significa que “no se puedan usar”, pero sí que debes diseñar y construir con controles adicionales.
Te recomendamos nuestro artículo: Cómo leer un dictamen de pavimento: guía para tomar decisiones de Calidad con datos.
Tabla 1 pantalla: lectura rápida → riesgo → acción
| Señal en Atterberg | Riesgo típico | Qué conviene hacer |
| LL alto + IP alto | Alta sensibilidad a humedad y deformación | Revisar drenaje, considerar estabilización, controlar humedad/compactación, evaluar alternativas |
| LL medio + IP bajo/moderado | Riesgo controlable | Control de humedad y compactación + drenaje básico bien ejecutado |
| IP muy bajo (casi no plástico) | Puede ser más estable, pero ojo con limos sensibles | Complementar con granulometría/finos y evaluación de humedad (no asumir “todo bien”) |
| Resultados inconsistentes | Muestreo/preparación discutible | Repetir con mejor muestreo y homogeneización; validar representatividad |
Preguntas clave para pedir/decidir (Módulo B)
Antes de decidir con un reporte de Atterberg, exige respuestas claras:
- ¿La muestra representa el tramo/capa o fue “una palada conveniente”?
- ¿Se reportan LL, LP e IP con método claro y unidades consistentes?
- ¿Se acompañan con granulometría y % de finos (para contexto)?
- ¿Cómo se relaciona con el escenario de humedad real del proyecto (drenaje, clima, nivel freático)?
- ¿Qué criterio de aceptación aplica (si aplica) y cuál es el riesgo si se usa tal cual?
- Si el IP es alto: ¿hay plan (drenaje/estabilización/espesores/mezclas) o solo “esperar que no llueva”?
Para una visión integral de ensayos de suelos y su lógica de control, un manual técnico útil (en enfoque práctico) es el USACE EM 1110-2-1906.
Los límites de Atterberg te ayudan a anticipar riesgo antes de que aparezca en forma de deformaciones, agrietamientos o pérdida de soporte. No sustituyen al resto de pruebas: te dan contexto y dirección.
Comparte con tu equipo esta guía para alinear decisiones antes de construir.
